Réservoirs d'eau sectionnels : types, installation, entretien et ESG

Qu'est-ce qu'un Réservoir d'eau sectionnel ?

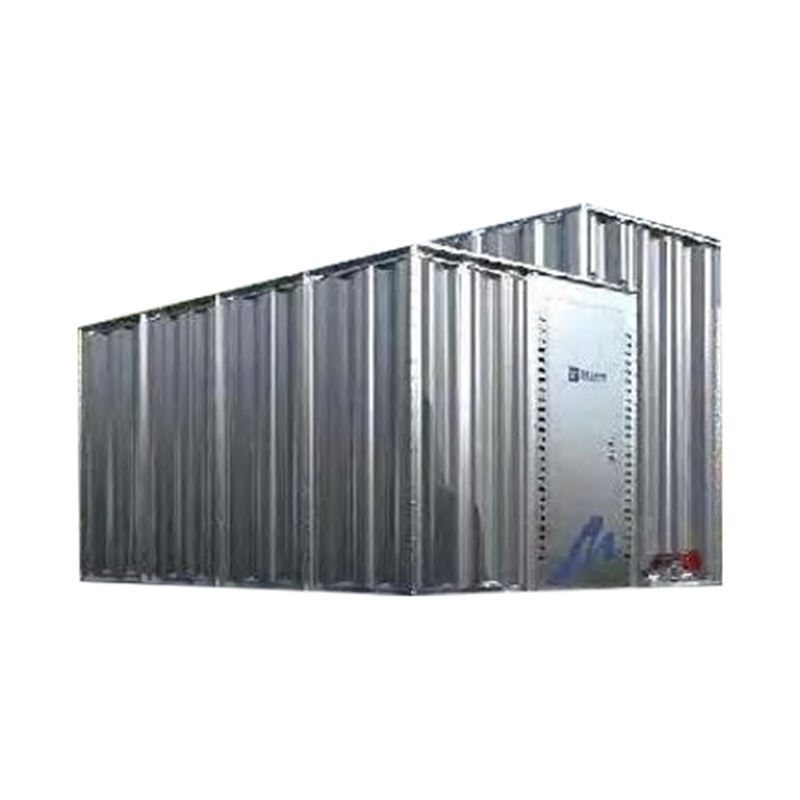

Un réservoir d'eau sectionnel est un récipient de stockage modulaire assemblé sur site à partir de panneaux préfabriqués, plutôt que livré comme une seule unité foumée. Chaque panneau – généralement fabriqué à partir de plastique renforcé de verre (PRV) ou d'acier inoxydable – est boulonné ensemble sur le lieu d'installation à l'aide de joints à brides scellés, avec des tirants internes assurant l'intégrité structurelle contre la charge hydrostatique. Le réservoir assemblé fonctionne de la même manière qu'un navire monolithique, mais peut être transporté sous forme de paquet plat et érigé dans des espaces qu'un réservoir monobloc ne pourrait jamais physiquement atteindre.

Cette méthode de construction fait des réservoirs sectionnels le choix dominant pour les locaux techniques sur les toits, les locaux techniques au sous-sol avec accès restreint et toute installation où un réservoir fini doit passer par une porte ou une écoutille standard lors de l'installation. Les capacités vont de moins de 1 000 litres pour les applications résidentielles jusqu'à plusieurs millions de litres pour les installations industrielles et municipales , avec tout volume intermédiaire réalisable en ajustant la grille des panneaux.

La conception basée sur des panneaux permet également une expansion future de la capacité : des rangées de panneaux supplémentaires peuvent être ajoutées à une installation existante sans remplacer entièrement le réservoir, ce qui rend les réservoirs sectionnels particulièrement bien adaptés aux installations dont la demande en eau évolue.

Avantages des réservoirs d'eau sectionnels

L'adoption de réservoirs d'eau sectionnels dans les projets d'infrastructures commerciales, industrielles et publiques est motivée par un ensemble d'avantages pratiques que les alternatives monolithiques ne peuvent pas reproduire :

• Installation indépendante de l'accès : Les panneaux traversent les portes standard, les cages d'ascenseur et les trappes de toit, permettant aux réservoirs d'être installés à l'intérieur de bâtiments entièrement construits sans modification structurelle.
• Évolutivité illimitée : La capacité peut être augmentée en ajoutant des panneaux à un réservoir existant – une expansion qui prend généralement des jours plutôt que les semaines nécessaires pour remplacer un navire fixe.
• Dimensionnement sur mesure : Contrairement aux réservoirs ronds ou cylindriques disponibles dans le commerce, les réservoirs sectionnels peuvent être configurés dans n'importe quelle empreinte rectangulaire et hauteur pour s'adapter avec précision à l'espace disponible de la salle des machines.
• Compartimentation : Une seule installation sectionnelle peut être divisée en compartiments utilisables indépendamment avec des parois communes, permettant à un compartiment de rester en service tandis que l'autre est vidé pour inspection ou nettoyage.
• Longue durée de vie : Les panneaux GRP ont une durée de vie typique de 25 à 30 ans ; les cuves sectionnelles en inox dépassent régulièrement 40 ans en service lorsqu'il est correctement entretenu.
• Conformité aux normes d'eau potable : Les panneaux en GRP et en acier inoxydable de qualité sont fabriqués conformément à l'approbation WRAS (Water Regulators Advisory Scheme) ou à des normes nationales équivalentes, confirmant leur aptitude au contact avec l'eau potable.

Réservoir d'eau sectionnel vs réservoir d'eau traditionnel

Le choix entre les réservoirs d'eau sectionnels et traditionnels (monolithiques) dépend principalement du contexte d'installation, de la capacité requise et des besoins opérationnels à long terme. Aucun des deux formats n’est universellement supérieur – chacun présente des avantages clairement définis dans le bon scénario.

Pour les sites extérieurs ouverts avec un accès illimité aux grues et sans incertitude de capacité future, les réservoirs monolithiques offrent une installation plus simple sans exigence de maintenance commune. Pour toute application impliquant un accès restreint, des volumes importants ou une demande évolutive, la construction sectionnelle est le choix le plus pratique et le plus rentable sur tout le cycle de vie des actifs.

Comment les réservoirs d'eau sectionnels sont installés

L'installation d'un réservoir d'eau sectionnel suit une séquence définie qui diffère considérablement du placement d'un réservoir monolithique. Comprendre le processus aide les gestionnaires d'installations à planifier avec précision les délais de livraison, les exigences d'accès et les périodes de mise en service.

Préparation du site et construction de la base

La base du réservoir doit être de niveau, structurellement conçue pour la pleine charge d'eau (1 kg par litre) et construite à partir d'un matériau non réactif – généralement un socle en béton armé ou un cadre en acier spécialement conçu. La base doit également permettre un canal de drainage autour du périmètre pour la détection des fuites et l'accès au nettoyage. Une construction de base inadéquate est la principale cause de défaillance des réservoirs sectionnels, car un support inégal crée des contraintes différentielles à travers les joints des panneaux.

Enquête par panel sur les transports et les voies d'accès

Avant la livraison, l'entrepreneur chargé de l'installation inspecte le chemin d'accès depuis l'entrée du bâtiment jusqu'au local technique. Mesure standard des panneaux GRP 1 000 × 1 000 mm or 500 × 500 millimètres dans un format modulaire plus petit, permettant le passage à travers n'importe quelle porte standard de 900 mm. Les dégagements des cages d'escalier, les dimensions de l'ascenseur et les éventuels rayons de braquage horizontaux sont confirmés à ce stade.

Séquence d'assemblage

L'assemblage commence par les panneaux de base, qui sont boulonnés au cadre du socle. Les panneaux muraux sont érigés séquentiellement et assemblés avec des joints en caoutchouc EPDM ou NBR de qualité alimentaire comprimés par des boulons en acier inoxydable à intervalles réguliers le long de chaque bride. Des tirants internes sont installés à mesure que chaque couche de mur est terminée, empêchant la déflexion des panneaux sous la pression hydrostatique. Les panneaux de toiture et les équipements (entrée, sortie, trop-plein, trou d'accès) sont installés en dernier.

Tests et mise en service

Une fois terminé, le réservoir est rempli à pleine capacité et tous les joints sont inspectés pour déceler toute infiltration sous pleine charge hydrostatique. Un test de qualité de l'eau confirme l'absence de contamination par les matériaux d'assemblage avant la mise en service du réservoir. Le temps d'installation total pour un réservoir compartimenté standard dans la plage de 50 000 à 100 000 litres est généralement deux à cinq jours avec une équipe d'installation composée de deux personnes.

Entretien du réservoir d'eau sectionnel

Les réservoirs d'eau sectionnels nécessitent moins d'entretien réactif que ce à quoi s'attendent de nombreux gestionnaires d'installations, mais ils ont des exigences d'inspection spécifiques liées à leur construction articulée. Un programme de maintenance documenté maintient les réservoirs conformes aux réglementations en matière d'hygiène de l'eau et prolonge considérablement leur durée de vie.

Exigences d'inspection annuelle pour les réservoirs sectionnels d’eau potable comprennent généralement :

• Inspection visuelle interne de tous les panneaux de murs, de bases et de toit pour déceler des fissures, des délaminages (GRP) ou des piqûres de surface (acier inoxydable)
• Inspection des joints d'étanchéité : les joints doivent généralement être remplacés tous les 10 à 15 ans en fonction de la chimie de l'eau et des cycles de température
• Vérification du couple des tirants et des boulons : la corrosion ou le relâchement des fixations réduit l'intégrité des joints des panneaux.
• Inspection des sédiments et du biofilm à la base du réservoir : les réservoirs stockant de l'eau froide en dessous de 20 °C présentent un risque moindre de légionelle mais nécessitent néanmoins un nettoyage périodique.
• Contrôle du fonctionnement de la crépine d'entrée et du robinet à flotteur à bille
• Intégrité du joint du couvercle : un couvercle d'accès mal scellé permet une contamination aéroportée et une pénétration de la lumière qui favorise la croissance des algues.

Les conceptions de réservoirs compartimentés offrent un avantage significatif en matière de maintenance : un compartiment peut être isolé, vidé et nettoyé tandis que le second reste en service, éliminant ainsi l'interruption de service requise par la maintenance d'un seul navire. Pour les soins de santé, la transformation alimentaire et d’autres applications critiques où la continuité de l’approvisionnement en eau n’est pas négociable, cette fonctionnalité justifie à elle seule la spécification compartimentée.

Réservoirs d'eau sectionnels en GRP

Le plastique renforcé de verre (GRP) est le matériau le plus largement spécifié pour les réservoirs d'eau sectionnels dans le monde, et pour cause. Les panneaux GRP combinent une faible densité - généralement 1 600–1 900 kg/m³ , environ un quart du poids de l'acier — avec une résistance élevée à la traction, une sensibilité nulle à la corrosion et d'excellentes propriétés d'isolation thermique qui aident à maintenir la température de l'eau dans les plages requises par les réglementations en matière d'hygiène de l'eau.

Les panneaux de réservoir sectionnels en PRV sont fabriqués par moulage par compression ou processus SMC (sheet moulding compound), qui produisent une géométrie de panneau cohérente avec une surface interne lisse qui résiste à l'adhésion du biofilm. Le système de résine utilisé dans les panneaux GRP en contact avec les aliments est formulé pour être conforme à la norme BS EN 13280 et aux normes équivalentes, confirmant l'absence de lessivage de styrène ou d'autres monomères dans l'eau stockée au-dessus des limites réglementaires.

La principale limitation du GRP est la dégradation par les UV lors d'une exposition extérieure prolongée, qui provoque un farinage de la surface et une réduction progressive de la résistance aux chocs des panneaux. Pour les installations extérieures hors sol, des formulations de résine stabilisées aux UV ou des structures d'ombrage en panneaux sont spécifiées. Dans les environnements de locaux techniques intérieurs – le scénario de déploiement le plus courant – les UV ne sont pas un facteur et les panneaux GRP atteignent systématiquement leur durée de vie nominale de 25 à 30 ans.

Réservoirs d'eau sectionnels en acier inoxydable

Les réservoirs sectionnels en acier inoxydable occupent le niveau haut de gamme du marché, spécifiés pour les applications où une hygiène maximale, une robustesse structurelle ou une longévité extrême sont requises. Les qualités les plus couramment utilisées sont 304 (1,4301) pour les applications d'eau potable standard et 316L (1.4404) pour les environnements riches en chlorures, les installations côtières ou les eaux de traitement contenant des constituants chimiques agressifs.

Les principaux avantages de l’acier inoxydable par rapport au PRV dans une application de réservoir sectionnel sont :

• Résistance aux chocs : Les panneaux en acier inoxydable résistent aux impacts mécaniques (contact avec un chariot élévateur, chute d'objets) qui pourraient fissurer le GRP. Ceci est important dans les environnements industriels très fréquentés où le réservoir n'est pas isolé du trafic général de l'usine.
• Durée de vie : Les réservoirs en acier inoxydable 316L correctement spécifiés et entretenus ont une durée de vie documentée supérieure à 50 ans. Le matériau ne se dégrade pas avec l’âge comme le font les composites polymères.
• Surface hygiénique : La surface interne électropolie ou à finition 2B d'un panneau en acier inoxydable présente la plus faible adhérence au biofilm de tous les matériaux de réservoir courants — un facteur essentiel pour le stockage de l'eau pharmaceutique et les applications de qualité alimentaire.
• Tolérance de température : Les réservoirs en acier inoxydable peuvent stocker de l'eau chaude (jusqu'à 90 °C selon les spécifications du joint) et des fluides de traitement sur une plage de températures plus large que le PRV, qui a des limites pratiques autour de 60 à 70 °C pour l'intégrité structurelle.

Le compromis est le coût : les réservoirs sectionnels en acier inoxydable entraînent un coût d'installation par litre d'environ deux à trois fois celui d’une construction GRP équivalente. Pour la plupart des applications d’eau potable froide, le GRP offre des performances équivalentes à moindre coût. Pour les environnements pharmaceutiques, agroalimentaires, à haute température ou hautement corrosifs, la prime en acier inoxydable est régulièrement justifiée par l’économie du cycle de vie.

Réservoirs de récupération d'eau de pluie et systèmes industriels de collecte d'eau de pluie

Les réservoirs de récupération d'eau de pluie, y compris des configurations sectionnelles adaptées à la collecte de grands volumes, sont un élément essentiel des stratégies de gestion de l'eau industrielle visant à réduire la dépendance à l'eau courante et les coûts d'exploitation. Pour les installations de fabrication, les centres logistiques et les bâtiments commerciaux dotés de grandes zones de captage de toit, un système de récupération des eaux de pluie bien conçu peut compenser 30 à 50 % de la demande totale en eau non potable , couvrant les chasses d'eau des toilettes, l'irrigation, le lavage des véhicules et certaines applications de refroidissement de processus.

Les systèmes industriels de collecte des eaux de pluie à grande échelle combinent généralement :

• Des inverseurs de première chasse qui rejettent la partie initiale de chaque épisode de pluie (qui transporte la plus forte concentration de polluants accumulés sur le toit)
• Préfiltration pour éliminer les particules avant l'entrée dans le réservoir, prolongeant les intervalles de nettoyage et protégeant les pompes en aval
• Stockage sectionnel de grand volume – généralement 50 000 à 500 000 litres – pour amortir la variabilité saisonnière des précipitations
• Systèmes de désinfection ou de dosage UV pour les applications nécessitant une qualité d'eau traitée
• Vannes d'appoint automatiques qui maintiennent le niveau minimum du réservoir pendant les périodes sèches prolongées sans intervention manuelle

Les réservoirs sectionnels en PRV sont le format de stockage dominant pour la collecte industrielle des eaux de pluie en raison de leur résistance à la corrosion (l'eau de pluie récoltée a un pH et une conductivité variables), de leur évolutivité et de leur coût compétitif par mètre cube de capacité pour de grands volumes.

Réservoirs de stockage d'eau d'incendie et stockage d'eau d'urgence

Les réservoirs de stockage d'eau d'incendie sont une exigence légale sur de nombreux sites industriels, commerciaux et résidentiels de grande hauteur où l'alimentation électrique ne peut garantir le débit et la durée requis par les évaluations des risques d'incendie du site. Les réservoirs sectionnels sont largement utilisés à cette fin car leur capacité est entièrement configurable en fonction du calcul de la demande d'incendie spécifique du site - généralement exprimée en litres par minute sur une durée définie (par exemple, 2 000 L/min pendant 60 minutes = 120 000 litres de stockage minimum).

Les réservoirs de stockage d’eau d’incendie doivent répondre à des normes spécifiques au-delà de celles appliquées au stockage général de l’eau. Les principales exigences comprennent :

• Réserve dédiée : Le volume de réserve d'incendie doit être isolé physiquement ou hydrauliquement du volume de service général pour éviter une diminution de la capacité d'incendie pendant les opérations normales.
• Intégrité structurelle en cas d'incendie : Les réservoirs situés à l'intérieur ou à proximité des structures doivent maintenir le confinement en cas d'incendie ; l'acier inoxydable est souvent préféré au PRV pour cette raison dans les environnements à haut risque.
• Positionnement des prises de bas niveau : Les sorties doivent être positionnées de manière à permettre un prélèvement complet du volume de réserve d'incendie dédié, sans jambe morte qui laisserait l'eau résiduelle inaccessible à la pompe à incendie.
• Renouvellement régulier de l'eau : L'eau d'incendie stockée qui reste statique pendant de longues périodes se détériore en qualité ; certaines installations utilisent une purge contrôlée vers les circuits domestiques ou de process pour maintenir le chiffre d'affaires tout en préservant la réserve dédiée

Les réservoirs de stockage d'eau d'urgence — utilisés pour la préparation aux catastrophes, la continuité des processus en cas d'interruption de l'approvisionnement et la sauvegarde des infrastructures critiques — partagent bon nombre des mêmes principes de spécification que les réservoirs d'eau d'incendie, avec en plus des exigences de durée de stockage plus longues (de quelques jours à plusieurs semaines plutôt que des heures) et des exigences souvent plus strictes en matière de maintien de la qualité de l'eau si le volume stocké est destiné à un usage potable.

Réservoirs d'eau pour usines de fabrication

Les usines de fabrication imposent des exigences particulièrement exigeantes en matière d’infrastructure de stockage d’eau. Contrairement aux bâtiments commerciaux, qui ont principalement besoin d'eau potable froide et d'une réserve anti-incendie, les installations industrielles nécessitent souvent plusieurs systèmes de stockage distincts gérant simultanément différentes qualités d'eau, températures et classifications réglementaires.

Les exigences courantes en matière de stockage de l’eau dans les environnements de fabrication comprennent :

• Réservoirs d'eau de traitement — stockage de l'eau traitée pour un contact direct avec le produit, des circuits de refroidissement ou des systèmes de nettoyage en place (CIP), nécessitant généralement une construction en acier inoxydable ou en PRV de qualité alimentaire
• Eau d'appoint de la tour de refroidissement — stockage d'eau froide de grand volume pour amortir les variations de charge thermique dans les systèmes de refroidissement de processus
• Réservoirs de rétention d'effluents — stockage provisoire des eaux usées de procédé avant traitement ou rejet autorisé, souvent dans une construction en PRV résistant aux produits chimiques ou en acier revêtu
• Réserve d'eau d'incendie — comme indiqué ci-dessus, il s'agit souvent d'une exigence légale avec une capacité et une infrastructure de pompage dédiées
• Tampon de récupération des eaux de pluie — en particulier dans l'industrie agroalimentaire, des boissons et du textile, où la consommation d'eau est élevée et où les KPI de développement durable nécessitent une réduction documentée de la consommation d'eau courante.

Le format sectionnel est particulièrement bien adapté à la modernisation du stockage d'eau dans les installations de fabrication existantes, où l'espace disponible dans les locaux techniques est limité par les machines, les colonnes structurelles et les services existants. Un réservoir sectionnel sur mesure peut être conçu pour s’adapter précisément à une empreinte irrégulière qu’aucun navire standard ne pourrait occuper.

Comment le stockage de l’eau soutient les objectifs ESG

Les infrastructures de stockage de l’eau sont devenues un levier direct pour la performance ESG des entreprises, d’autant plus que les cadres environnementaux exigent de plus en plus de données mesurables sur la gestion de l’eau parallèlement aux mesures du carbone. Une gestion de l’eau industrielle bien conçue – ancrée dans un stockage correctement spécifié – contribue aux objectifs ESG dans les trois dimensions.

Environnemental

Les réservoirs de récupération d'eau de pluie réduisent directement les prélèvements sur les réseaux d'approvisionnement en eau potable, réduisant ainsi la demande d'énergie pour le traitement et la distribution de l'eau qui alimente les émissions de portée 3 d'une installation. Dans les régions en situation de stress hydrique, cette réduction est formellement reconnue dans des cadres tels que le questionnaire du CDP sur la sécurité de l'eau et le mandat du PDG de l'ONU sur l'eau. Les installations dotées de systèmes documentés de recyclage et de réutilisation de l'eau – étayés par des données de stockage mesurées – peuvent présenter des rapports par rapport à la GRI 303 (Eau et effluents) avec des chiffres de réduction quantifiés plutôt que des allégations directionnelles.

Social

Les systèmes de stockage d'eau d'urgence assurent la continuité opérationnelle en cas de rupture d'approvisionnement, protégeant à la fois la main-d'œuvre de l'installation et la communauté environnante dans les scénarios où un site de fabrication fait partie d'une infrastructure locale critique. L’adéquation du stockage des eaux d’incendie sous-tend directement le bilan de sécurité qui figure dans les évaluations ESG du pilier social et la souscription d’assurance.

Gouvernance

Les programmes documentés d'entretien des réservoirs d'eau, le respect des réglementations en matière d'hygiène de l'eau (évaluations des risques liés à la légionelle, matériaux conformes à la WRAS) et des rapports précis sur le bilan hydrique démontrent la discipline de gouvernance que les investisseurs institutionnels et les agences de notation ESG évaluent lors de l'évaluation de la maturité de la gestion des risques environnementaux. Les installations qui peuvent démontrer un système de gestion de l'eau en boucle fermée – de la collecte de l'eau de pluie au stockage, à l'utilisation, au traitement et à l'évacuation – présentent un profil ESG nettement plus fort que celles qui dépendent entièrement de l'approvisionnement en eau potable sans gestion documentée.

La gestion durable de l'eau grâce à l'investissement dans le stockage sectionnel est de plus en plus considérée non pas comme un coût en capital mais comme un atout d'atténuation des risques et de reporting. — un système qui protège contre le resserrement des prix de l'eau, les changements réglementaires et l'importance croissante du risque lié à l'eau dans les conditions de financement liées à l'ESG.
