Réservoirs en section en acier: conception, installation, conformité et performances à long terme

Des systèmes modulaires expliquaient: pourquoi un réservoir d'eau sectionnel en acier modulaire Offre de la flexibilité et de la vitesse

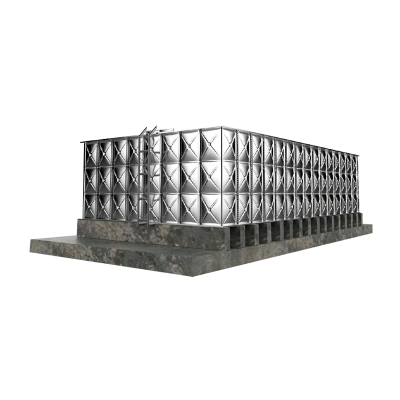

UN modulaire réservoir d'eau en section acier est construit à partir de panneaux en acier préfabriqués, de raidisseurs structurels, de joints et de joints boulonnés qui s'assemblent sur place pour former un réservoir robuste et étanche. UNu lieu de transporter un navire massif, les entrepreneurs expédient des panneaux empilés qui traversent des portes, des ascenseurs, des ruelles ou des toits, puis construire le réservoir dans des espaces où un récipient monolithique serait impossible à manœuvrer. Cette approche minimise les équipements de charge intense, raccourcit le temps de mobilisation et permet à la capacité de se développer simplement en ajoutant plus de cours de panneaux ou en élargissant l'empreinte du plan. Dans les installations denses, les hôpitaux, les centres de données et les emplacements éloignés avec un accès limité aux grues, le concept modulaire est souvent le seul chemin réaliste d'un stockage fiable. Parce que les panneaux se répètent, le remplacement est simple; Un panneau de mur ou de toit endommagé peut être isolé et échangé sans démolir toute la structure, ce qui réduit le coût du cycle de vie et les temps d'arrêt. Surtout, le jointage et le motif de boulon sont conçus pour distribuer des charges uniformément, résistant à la pression hydrostatique tout en maintenant la compression du joint au cours des années de service, même par le cycle thermique et la tasse de tassement mineure qui remettrait en question les constructions soudées.

Comment les panneaux, les joints et les cadres fonctionnent ensemble

Chaque panneau comprend généralement des trous perforés sur une grille précise pour accepter les boulons et le scellant. Lorsqu'il est fixé contre les joints élastomères, la force de serrage crée un joint de compression continu le long de chaque joint. Les angles d'angle et les raidisseurs verticaux transfèrent les charges dans un faisceau d'anneau ou une dalle, empêchant le flambement local tout en gardant les tolérances serrées. Les systèmes de toit - à plat ou à faible pente - utilisent des fermes ou des Purlins pour gérer le vent et accéder aux charges. Cette intégration des pièces reproductibles accélère la formation pour les équipes de terrain, réduit les taux d'erreur et permet aux propriétaires de standardiser les pièces de rechange dans plusieurs installations. Parce qu'un réservoir d'eau sectionnel en acier modulaire est intrinsèquement panélisé, des variations de conception comme les revêtements internes, l'isolation ou les chicanes peuvent être ajoutés sans retravailler toute la structure.

Où les réservoirs de section modulaires surpassent les alternatives

Par rapport à l'acier soudé, les unités modulaires évitent les permis de travail à chaud et les horaires de guérison sur place; Par rapport au béton, ils pèsent moins, vont ensemble plus rapidement et atteignent la capacité de conception sans retard de durcissement; Par rapport aux plastiques moulés, ils offrent une résistance au feu supérieure, une stabilité dimensionnelle et une capacité à grande échelle. Lorsque les projets font face à des demandes sismiques, les panneaux peuvent être mis à niveau avec des jauges plus épais, des motifs de boulons plus denses et des ancres de base pour répondre aux spectres spécifiques au site. Lorsque la qualité de l'eau est sensible, les revêtements de panneau et les matériaux de joint sont sélectionnés pour la compatibilité avec des désinfectants tels que le chlore ou la chloramine afin que le réservoir résiste aux piqûres, à la corrosion sous le film et au port microbien.

Comparaison en un coup

En termes pratiques, les décideurs comparent souvent les réservoirs de section modulaires à d'autres options de stockage courantes. Les principales différences sont résumées en phrases et le tableau ci-dessous: les réservoirs en coupe modulaire s'assemblent rapidement avec peu d'équipement lourd, les réservoirs en béton offrent une masse thermique mais nécessitent un long durcissement et des empreintes de sites plus grandes, l'acier soudé fournit une coquille monolithique mais nécessite des conditions de revêtement sur place contrôlées, et le polyéthylène moulé est économique à petits volumes mais limités dans la résistance à l'incendie et à long terme.

Préparation au feu: configurer un réservoir en section en acier boulonné pour la protection contre les incendies

A réservoir en section en acier boulonné pour la protection contre les incendies Bollome le volume de stockage, le taux de recharge et le matériel de décharge pour satisfaire aux exigences de flux de feu et de durée. Dans de nombreuses juridictions, les systèmes de suppression des incendies doivent démontrer un flux cible (par exemple, pour soutenir les bornes d'incendie ou les gicleurs) soutenus pendant une durée spécifiée. Cela entraîne la capacité effective du réservoir après avoir déduit un volume inutilisable en dessous de l'aspiration, des réserves de maintenance et des allocations de dilatation thermique. Contrairement au stockage à usage général, les réservoirs de feu intègrent des prises de grand diamètre, des connexions dédiées à la brouillon, des plaques anti-vortex et des vannes supervisées afin que l'eau soit toujours prête sans fermeture accidentelle ni contamination. Étant donné que les événements de feu sont rares mais à haute conséquence, la conception met l'accent sur les caractéristiques de fiabilité - les capteurs de niveau, les trappes résistantes à la falsification et la protection des gel - sur les économies marginales, et ces décisions devraient être enregistrées dans la documentation de sécurité à vie du propriétaire pour rationaliser les inspections.

Interfaces hydrauliques et accessoires

Les pompes à incendie nécessitent une aspiration à faible perte; Par conséquent, les concepteurs préfèrent les prises inférieures avec des virages lisses, des diamètres généreux et des crépines. Les débordements doivent passer un débit de pompe complet sans pressuriser le toit, tandis que les évents empêchent le réservoir de tirer le vide pendant la décharge rapide. Pour les climats avec un potentiel de gel, les entrées submergées et les trappes de toit isolées empêchent le glaçage; Dans les climats chauds, les couvercles de toit résistants aux UV et les finitions réfléchissantes aident à gérer le gain de chaleur qui peut exacerber la croissance biologique pendant de longues périodes de veille. UN réservoir en section en acier boulonné pour la protection contre les incendies se trouve souvent près des routes d'accès afin que les moteurs puissent rédiger directement si la pompe échoue. La signalisation claire, les vannes verrouillables mais supervisées et les périmètres bien éclairés convertissent le réservoir d'un actif passif en un composant fiable du plan de réponse.

Comparaison: incendie contre le stockage potable par rapport aux processus

Alors que les trois stockent l'eau, leurs priorités diffèrent: les réservoirs de feu favorisent un débit instantané garanti et des raccords robustes; Les réservoirs potables priorisent la conception sanitaire et la préservation de la qualité de l'eau; Les réservoirs de traitement hiérarchisent la compatibilité avec les produits chimiques et la température. Le tableau ci-dessous complète ces instructions en répertoriant les différences de conception communes.

Choix de matériel: quand un Réservoir de stockage en sectionnel galvanisé Est le bon ajustement

Le Réservoir de stockage en sectionnel galvanisé utilise des panneaux en acier enrobés de zinc pour résister à la corrosion économique. La galvanisation crée une couche sacrificielle qui protège l'acier exposé aux rayures et les bords coupés, permettant un service durable dans de nombreuses atmosphères avec une maintenance modeste. Pour les lignes de maquillage en eau brute, en irrigation ou en processus, la galvanisation offre un solide équilibre entre le prix initial et la longévité. Cela dit, la chimie de l'eau est importante: des chlorures élevés, un pH très faible ou des températures élevées peuvent accélérer la consommation de zinc et réduire la couche protectrice. Dans ces cas, les concepteurs évaluent des systèmes alternatifs tels que des panneaux enduits époxy, de l'émail fusionné en verre ou en acier inoxydable. Le choix le plus approprié pèse le coût total de la possession, notamment le risque de temps d'arrêt, l'accès à l'inspection, la réparabilité du revêtement et l'agressivité environnementale du site (spray marine, sels déracturé, fumées industrielles).

Revêtements, revêtements et compatibilité des joints

Quelle que soit la fin du panneau, le jointage doit correspondre à la fois l'eau stockée et les désinfectants. Les élastomères comme l'EPDM ou le nitrile sont courants, avec des variantes de qualité potable pour le service d'eau potable. Doublures internes - membranes flexibles suspendues du toit ou attachées aux murs - peuvent isoler l'eau stockée de l'acier, ce qui faisait essentiellement agir le système de panneau comme une coque structurelle tandis que la revêtement fournit la barrière principale. Pour un Réservoir de stockage en sectionnel galvanisé , une doublure peut prolonger la durée de vie dans des eaux agressives tout en simplifiant la maintenance future du panneau car la doublure peut être corrigée ou remplacée sans retirer la coque. La sélection des fixations emboîte le pas: des boulons galvanisés en zinc ou en forme de trempage à chaud avec des panneaux galvanisés, tandis que les systèmes époxy peuvent utiliser du matériel revêtu ou en acier inoxydable pour éviter la non-concordance galvanique aux articulations humides.

Comparaison du système de matériaux

Choisir entre les panneaux galvanisés, enduits d'époxy, fusionnés en verre et en acier inoxydable tourne souvent sur quelques questions pratiques: quel est le résidu de désinfectant attendu, à quelle fréquence le réservoir sera-t-il à vélo et à quelle est la critique de l'apparence cosmétique pendant des décennies? Le tableau ci-dessous complète le récit en offrant une comparaison structurée.

Qualité et sécurité: réunion Normes de réservoir de section acier à eau potable

La conception pour la consommation humaine place la protection de la qualité de l'eau au centre de chaque décision. S'aligner sur eau potable réservoir en section acier normes , les composants qui contactent l'eau - revêtements de panneaux, joints, mastics et revêtements - doivent être certifiés pour l'utilisation de l'eau potable. Les évents, les débordements et les trappes de toit nécessitent des écrans d'insectes et d'oiseaux pour bloquer la contamination; Les joints de toit ont besoin d'une construction étanche pour empêcher la poussière aéroportée et l'intrusion de pluie. La géométrie intérieure doit éviter les zones mortes où l'écoulement stagne, car un faible renouvellement peut encourager le biofilm et la désinfectante de décroissance. Les surfaces nettoyables lisses et nettoyables, les points d'homme accessibles et les points d'ancrage en sécurité d'automne en toute sécurité prennent en charge les programmes efficaces d'inspection et d'entretien. Les procédures de désinfection - en utilisant du chlore libre, de la chloramine ou des méthodes alternatives - doivent être validées et documentées avant que le réservoir ne soit rendu en service, et les robinets d'échantillonnage doivent être localisés où ils représentent la qualité de l'eau réelle, pas seulement un coin abrité de la coquille.

Tirover, mélange et contrôle thermique

Même un réservoir bien enduit peut connaître une dérive de qualité si l'eau se situe immobile. Les concepteurs atténuent cela en contrôlant le placement d'entrée / sortie pour favoriser les trajets d'écoulement de balayage, en ajoutant des chicanes ou des mélangeurs passifs pour interrompre la stratification, et en spécifiant le cycle périodique afin que l'eau stockée soit rafraîchie sur une cadence prévisible. Dans les climats chauds, l'isolation ou les panneaux de toit réfléchissants peuvent limiter les gradients thermiques; Dans les climats froids, les tuyaux enterrés et le traçage de la chaleur peuvent empêcher la congélation des accessoires. Aligner ces fonctionnalités avec Normes de réservoir de section acier à eau potable S'assure que la structure est non seulement sûre sur papier mais résiliente dans le fonctionnement quotidien.

Liste de contrôle des détails sanitaires

• Évents criblés et ralentis dimensionnés à la fois pour l'entrée et l'écoulement.
• Débordement avec un tampon éclaboussant et une terminaison à l'épreuve des rongeurs.
• Formulations de joints vérifiées pour le contact désinfectant.
• Accès au toit avec des bordures surélevées et des couvertures à joints verrouillables.
• Égoutter et parcourir les connexions positionnées pour le balayage complet du sol.
• Éclassements d'éclosion à mailles fins pour l'exclusion des insectes pendant la ventilation.
• Ports d'échantillonnage à des emplacements représentativement mixtes.

Exécution sur le terrain: un Guide d'installation du réservoir en section en acier des bases à la mise en service

Les chars les plus fiables commencent par la préparation disciplinée du site et se terminent par la mise en service documentée. Ce Guide d'installation du réservoir en section en acier Suit un chemin éprouvé: établir une base stable, assembler les panneaux carrés et plomb, appliquer une compression de joint uniforme, protéger les revêtements pendant la manipulation et vérifier les fuites avec des tests hydrostatiques avant de mettre le réservoir en service. Chaque étape bénéficie des listes de contrôle, des outils calibrés et des enregistrements photographiques qui facilitent les audits simples et transparents. Les superviseurs doivent vérifier que les repères d'altitude et les emplacements d'ancrage correspondent aux dessins approuvés; Les petites erreurs de disposition peuvent s'accompagner à mesure que les cours de panneau grimpent, conduisant à des problèmes d'ajustement du toit ou à des buses mal alignées qui sont coûteuses pour corriger tard dans la construction.

Fondation et ancrage

Les fondations prennent généralement la forme d'une dalle renforcée, d'un faisceau d'anneau ou de socles compactés, de taille pour les charges combinées de l'eau, du vent, des forces sismiques et des charges vivantes pendant l'entretien. Les boulons d'ancrage doivent être réglés avec des modèles pour maintenir la position et la perpendicularité. Les tolérances de la planéité sont importantes: une base inégale tord les joints du panneau, provoquant une compression de joints incohérente et des suintements futurs. Lorsque les sols sont expansifs ou faibles, des améliorations géotechniques - excavation, des piliers coulés ou de la géogride - la stabilité à long terme de la livraison. Le classement de drainage éloigne les eaux pluviales de la base pour limiter la corrosion et les dommages à la congélation.

Manipulation et assemblage du panneau

Les panneaux arrivent regroupés; Gardez-les sur Dunnage et soulevez avec des barres d'épandeur pour éviter de se plier. Pendant l'assemblage, les boulons vigoureux de l'équipage pour aligner les trous, puis le couple à la spécification dans un modèle d'étoile, donc les joints se compressent uniformément. Le suppression de scellant doit être même le long des coutures, signalant un contact continu sans écrasement. Les coins et les joints de toit méritent une attention particulière car ils combinent plusieurs couches d'acier; Le désalignement ici peut télégraphier à travers la structure et affecter l'ajustement des feuilles de toit. Maintenir une surface de travail propre - Grit sous le joint que les lèvres peuvent créer des chemins de fuite invisibles jusqu'à ce que le réservoir soit rempli.

Hydrrotest, désinfection et transfert

Les tests hydrostatiques remplissent progressivement le réservoir lors de la surveillance des joints en pleurs. Marquez et abordez toute infiltration avant de continuer. Après une réussite d'étanchéité, égoutter au besoin et désinfecter après la méthode approuvée. Documenter la concentration et le temps de contact du désinfectant, rincez les déchets et prélèvez des échantillons d'eau pour la validation. Ce n'est qu'après des résultats satisfaisants si le réservoir est mis en service. Capturez les dessins tels que construits, les journaux de couple, les enregistrements de réparation de revêtement et les résultats des tests dans un ensemble de chiffre d'affaires que le propriétaire peut utiliser pour les inspections futures. Un bien organisé Guide d'installation du réservoir en section en acier Se termine par des calendriers de maintenance préventifs, des stocks de joints de rechange et des intervalles d'inspection recommandés.

Séquence d'installation typique (récit et table)

La séquence narrative met l'accent sur le contrôle à chaque étape: préparer et vérifier la fondation; Panneaux de scène et matériel par élévation; Cours de base dressé et vérifier la conscience; Ajouter des cours avec des contrôles de plombage périodiques; installer la structure du toit; s'adapter aux accessoires; Effectuer Hydrrotést; désinfecter; et document. Le tableau ci-dessous reflète cette séquence pour une référence rapide.

Soins de cycle de vie: routines de maintenance qui protègent votre investissement

Une fois mis en service, un réservoir de section en acier prospère sur des soins prévisibles. Les promenades extérieures visuelles attrapent des revêtements ébréchés, de la quincaillerie lâche ou de l'empiètement de la végétation avant qu'ils ne soient des problèmes de structure. Inspection intérieure - performée pendant les procédures de désamimation et d'espace confiné Planifiez les décharges périodiques pour éliminer les amendes qui se déposent sur le sol et coordonnent la gestion des désinfectants avec des plans de chiffre d'affaires pour éviter de sur ou de sous-dose. Les pièces de rechange doivent inclure un stock de boulons, de rondelles et de segments de joints de qualité potable qui correspondent aux spécifications d'origine; Parce qu'un système de panneaux est modulaire, ces composants maintiennent les réparations rapides et cohérentes. Avec des dossiers disciplinés, les propriétaires peuvent tendance aux observations des fuites, aux contrôles de couple et aux retouches de revêtement pour prévoir lorsque une réhabilitation plus étendue sera rentable, étendant ainsi la durée de vie sans surprises désagréables.

Liste de contrôle de la maintenance préventive

• Inspection extérieure trimestrielle pour le revêtement de dommages, la corrosion et les fissures de règlement autour des fondations.
• Vérification semestrielle des écrans de ventilation, des chemins de débordement et des joints d'éclosion.
• Échantillonnage annuel de couple de boulons représentatifs sur chaque élévation pour confirmer la compression du joint.
• Nettoyage intérieur prévu et inspection sanitaire, aligné sur l'échantillonnage de la qualité de l'eau.
• Recordage des résidus désinfectants, des profils de température et des taux de roulement.

Lorsque les propriétaires standardisent sur un réservoir d'eau sectionnel en acier modulaire plate-forme, ils peuvent reproduire les détails éprouvés sur les sites, si l'application est une réservoir en section en acier boulonné pour la protection contre les incendies gardant un entrepôt, un Réservoir de stockage en sectionnel galvanisé soutenir l'irrigation, ou un système conçu pour répondre Normes de réservoir de section acier à eau potable . En suivant les étapes testées sur le terrain dans ce réservoir en section acier guide d'installation , le résultat est un actif durable, conforme et utilisable avec des coûts prévisibles au cours des décennies.
